3.9 クラスタリング
PacketiX VPN Server 2.0 Enterprise Edition および PacketiX VPN Server
2.0 Free Edition はクラスタリング機能をサポートしています。ここでは、クラスタリング機能に関する解説を行います。
3.9.1 クラスタリングとは
クラスタリングの必要性
一般にクラスタリング処理とは、1
台のコンピュータでは処理を行うことが困難な大量の処理を複数台のコンピュータによって負荷分散しながら処理することができ、またユーザーから見ると全体が
1
つのシステムとして認識されているので、バックグラウンドで複数台のコンピュータによる連携処理が行われていることを意識する必要がないような処理方法のことを意味します。
PacketiX VPN Server 2.0 の Enterprise Edition と Free Edition
はクラスタリング機能を備えており、複数台の VPN Server コンピュータを 1 つのクラスタとしてまとめて稼動させることにより、通常 1
台ごとのコンピュータでは処理を行うことができないような大量の処理内容を全体で処理することができます。
PacketiX VPN Server におけるクラスタリング機能の目的
PacketiX VPN Server のクラスタリング機能は、下記のような 2
種類のネットワークまたは両方を複合したようなネットワークを構築するために設計および実装されています。その他の目的
(たとえばクラスタノード自体を離れた場所に分散させて自律的に稼動させるなど) のために設計または実装されたものではありません。
クラスタリング機能の概要
複数台の VPN Server でクラスタを構成する場合は、それらのコンピュータの内 1
台を「クラスタコントローラ」モードで動作させ、それ以外のコンピュータをクラスタコントローラに対してクラスタ接続して動作する「クラスタメンバサーバー」として動作させることになります
(なお、VPN Server をインストールした直後の初期状態では VPN Server
は「スタンドアロンサーバー」モードで動作しており、クラスタは構成されていません)。
クラスタリングによって下記のことを実現することができます。
- 大量の VPN 接続を処理する必要のある環境において、複数台の VPN Server で負荷分散を行いながら、1 台の VPN
Server
では処理できなかったり、すべて処理するとパフォーマンスに深刻な影響がでるような処理を全体としてうまく処理することが可能です。
-
クラスタ内で動作するクラスタメンバサーバーがハードウェア故障やソフトウェアのアップデートなどによって一時的に停止した場合は、そのクラスタメンバサーバーが行うべき処理は、自動的に別のクラスタメンバサーバーに引き継がれます。したがって、個々のサーバーはある程度の長期間運用で故障する可能性はありますが、全体としてはほぼ無停止状態で運用を継続することができます。
- クラスタ内で仮想 HUB を動作させる際にその目的に応じて動作モードとして「スタティック仮想 HUB」と「ダイナミック仮想
HUB」のどちらかを選択することができます。
- VPN Server 全体の管理者や仮想 HUB
の管理者は、各クラスタメンバサーバーの存在を意識することなく、クラスタコントローラにのみ接続してすべてのクラスタメンバサーバーを簡単に管理することができます。
前提条件
複数台の VPN Server 間でクラスタを構築する場合は、それぞれの VPN Server に Enterprise Edition
License または Free Edition License が必要です。
また、各 VPN Server
はできるだけ遅延が小さくスループットの高いネットワークで接続されていることを推奨します。通常クラスタを組む場合はそれぞれのサーバーを同一の場所にまとめて設置しますが、そのような場合ではすべてのクラスタメンバサーバーがクラスタコントローラに対してルータを経由せずに同一セグメントで直接接続している状態が最も望ましいと言えます。なおパフォーマンスは落ちますが、ルータなどを経由して離れた場所同士にクラスタコントローラやクラスタメンバサーバを設置することも技術的には可能です。いずれの場合においても、クラスタコントローラは他のすべてのクラスタメンバサーバーから
TCP/IP プロトコル的に通信可能な場所に設置されている必要があります。

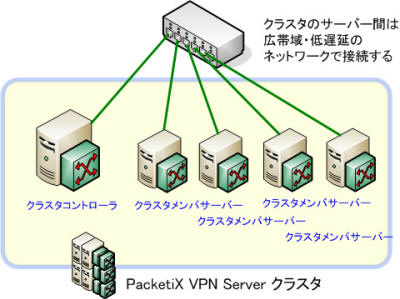

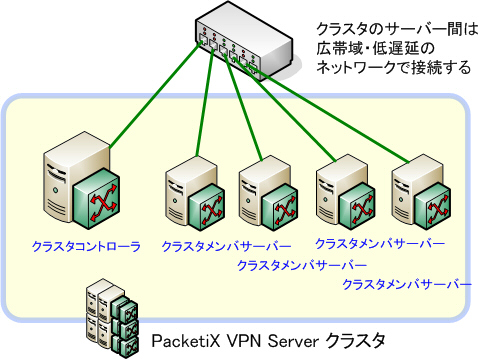

図3-9-1 クラスタコントローラとクラスタメンバサーバー間の接続方法 |
3.9.2 クラスタコントローラ
クラスタコントローラとは
クラスタコントローラはクラスタ全体の中心となるコンピュータです。クラスタを構築した場合にクラスタの代表となるコンピュータがクラスタコントローラであり、クラスタに対して接続しようとする
VPN Client や VPN Server / VPN Bridge などは、接続先 IP
アドレスまたはホスト名としてクラスタコントローラの IP アドレスまたはホスト名を指定することになります。
クラスタコントローラによる負荷分散処理の概要
クラスタコントローラは VPN 接続元コンピュータからの VPN 接続を受け付けると、通常の VPN
接続を処理する場合と同様にユーザー認証処理を行います。ユーザー認証に成功した場合は、次にその接続をどのクラスタメンバサーバーに対して処理させるのかを自動的に選択し、そのクラスタメンバサーバーに対して接続をリダイレクションすることによって負荷分散を実現します。クラスタコントローラとなる
VPN Server 自体も負荷分散先の対象となります。なお、負荷分散アルゴリズムは各 VPN Server の負荷状況 (各 VPN
Server が処理している VPN セッション数の合計数) を比較することによって新しく接続された VPN
セッションの割り当て先を自動的に決定します。この際にはクラスタメンバ一覧の「ポイント」という整数値を使用します。また、事前にクラスタコントローラおよび各クラスタメンバサーバーの設定項目として
[クラスタ内での性能基準比] を設定しておくことによって、手動で負荷分散のためのパラメータを調整することが可能です。
なおここで解説した負荷分散処理は概要であり、実際には VPN 接続が行われた先の仮想 HUB
の種類によってより細やかな制御が行われます。詳しくは、「3.9.7 スタティック仮想 HUB」 および 「3.9.8 ダイナミック仮想 HUB」 をお読みください。
VPN Server をクラスタコントローラに設定する方法
VPN Server
のデフォルトの動作モードは「スタンドアロンサーバー」です。この動作モードを「クラスタコントローラ」に変更することによって、VPN Server
をクラスタコントローラモードで動作させることができます。なお、この設定を含めてすべてのクラスタリング関係の設定は VPN Server
全体の管理者しか行うことができません。
VPN Server をクラスタコントローラモードに設定するには、VPN サーバー管理マネージャで [クラスタリング構成]
ボタンをクリックすると表示される [クラスタリング構成] ダイアログで、[クラスタコントローラ] を選択して [OK]
をクリックします。vpncmd では ClusterSettingController コマンドが使用できます。

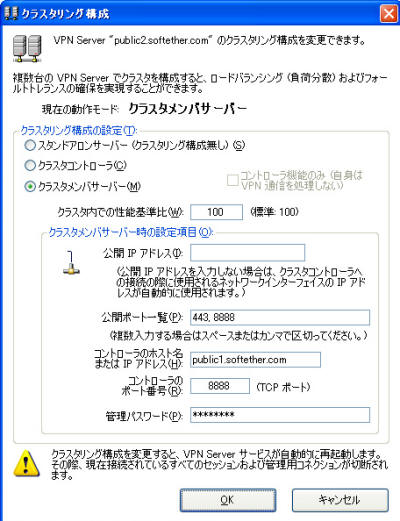

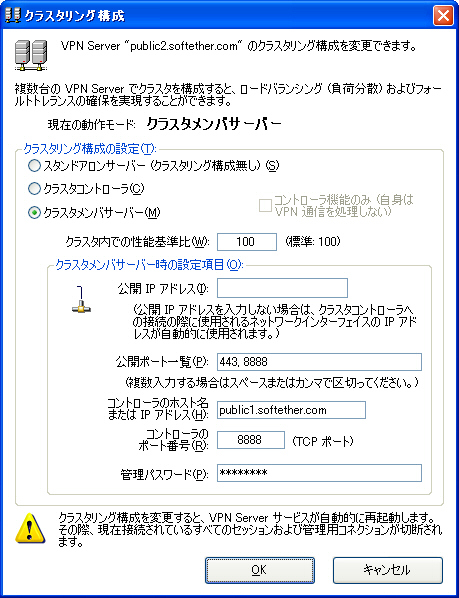

図3-9-2 クラスタリング構成設定画面 |
| PacketiX VPN Server
をクラスタモードで使用すると、一部の機能が使用できなくなります。スタンドアロンサーバーモードで使用していた機能のうち 「3.9.12 クラスタリングと同時に使用できない機能」 で説明されている機能にかかわる構成データは、サーバーの動作モードをクラスタコントローラモードまたはクラスタメンバサーバーモードに変更する際にすべて消去されますのでご注意ください。サーバーの動作モードを変更する前にバックアップをとっておくことをお勧めします。 |
仮想 HUB の作成や管理
クラスタリング環境の VPN Server では、仮想 HUB
はクラスタコントローラに対して作成します。クラスタメンバサーバーは必要な場合にクラスタコントローラからの指示によって一時的に仮想 HUB
のインスタンスを作成しますが、クラスタメンバサーバーに対して直接仮想 HUB を作成する必要はありません。「3.9.10 クラスタ全体の一括管理」 でも説明しますが、クラスタリング環境では仮想 HUB の作成やすべての仮想 HUB
に関する設定・管理はクラスタコントローラに対してのみ行うことになります。
3.9.3 クラスタメンバサーバー
クラスタメンバサーバーとは
クラスタメンバサーバーはクラスタの構成員であるコンピュータのことを意味します。クラスタコントローラに対してクラスタ接続することによって、クラスタメンバサーバーは接続先クラスタコントローラの制御下に置かれ、クラスタ内での仕事を処理するようになります。
既存のクラスタにクラスタメンバサーバーを追加する場合は、クラスタコントローラのホスト名または IP アドレスとポート番号
(クラスタコントローラが公開しているリスナーポートのうちの 1 個) および管理パスワードが必要です。
VPN Server をクラスタメンバサーバーに設定する方法
VPN Server
のデフォルトの動作モードは「スタンドアロンサーバー」です。この動作モードを「クラスタメンバサーバー」に変更することによって、VPN Server
をクラスタメンバサーバーモードで動作させることができます。
VPN Server をクラスタメンバサーバーモードに設定するには、VPN サーバー管理マネージャで [クラスタリング構成]
ボタンをクリックすると表示される [クラスタリング構成] ダイアログで、[クラスタメンバサーバー] を選択して必要項目を指定してから [OK]
をクリックします。vpncmd では ClusterSettingMember コマンドが使用できます。
この際に入力する必要がある項目は下記のとおりです。
| 項目名 |
説明 |
| コントローラのホスト名または IP
アドレス |
参加するクラスタの代表であるクラスタコントローラコンピュータのホスト名または IP
アドレスを指定します。ここで指定したホストではすでに VPN Server
がクラスタコントローラモードで動作している必要があります。 |
| コントローラのポート番号 |
接続先クラスタコントローラの TCP/IP ポートを指定します。 |
| 管理パスワード |
接続先クラスタコントローラの管理パスワードを指定します。ここに入力した管理パスワードのハッシュ値がチャレンジアンドレスポンス認証によって一致するかどうかで、クラスタへのメンバとしての参加が許可または拒否されます。クラスタコントローラの管理パスワードが変更された場合はクラスタメンバサーバーのクラスタ接続設定の管理パスワードも変更する必要があります。なおクラスタメンバサーバー自体の
VPN Server の管理パスワードとは一切関連はありません。 |
| 公開 IP アドレス |
クラスタコントローラに対して申告する、このクラスタメンバの公開する IP アドレスです。ここで指定した IP
アドレスは、クラスタコントローラが新しい VPN 接続元からの VPN
接続セッションの負荷分散先としてこのクラスタメンバサーバーが選択された場合にリダイレクトを指示する先の IP
アドレスになります。何も入力しない場合は、クラスタコントローラへのクラスタ接続の際に使用されるネットワークインターフェイスの
IP
アドレスが自動的に使用されます。もし、クラスタコントローラへのクラスタ接続の際に使用するネットワークインターフェイスの
IP アドレスとは別の IP アドレスを公開 IP アドレスとして申告したい場合は、その IP
アドレスを指定してください。 |
| 公開ポート一覧 |
クラスタコントローラに対して申告する、このクラスタメンバの公開ポート番号です。通常はこのクラスタメンバサーバーが公開するリスナーポートの一覧を指定してください。公開ポート番号は複数の項目を指定することができます。 |
クラスタメンバモードの VPN Server によるクラスタコントローラへのクラスタ接続
クラスタメンバモードで動作する VPN Server は、クラスタコントローラに対して常に「クラスタ接続」と呼ばれる特別な制御用の
TCP/IP
接続を行っています。クラスタメンバサーバーは指定されているクラスタコントローラとの間の制御用クラスタ接続コネクションを可能な限り維持しようとします。また、もしクラスタ接続が切れてしまった場合や接続に失敗した場合は、接続に成功するまで数秒間隔で常に再試行を続けます。
クラスタメンバサーバーがクラスタコントローラに対して正しくクラスタ接続されているかどうかを知りたい場合、VPN
サーバー管理マネージャでクラスタメンバサーバーに接続して [クラスタリング状態] をクリックすると下記のような情報が表示されます。vpncmd
では ClusterConnectionStatusGet コマンドを使用することができます。
| 項目名 |
説明 |
| 接続状態 |
クラスタ接続が正常な状態で完了している場合は [オンライン]
と表示されます。もしクラスタ接続が正しく接続されていない場合は、そのエラーの原因が表示されます。 |
| 接続開始時刻 |
クラスタ接続を開始した日時です。 |
| 最初の接続確立成功時刻 |
最初にクラスタコントローラへの接続に成功した日時です。 |
| 現在の接続確立成功時刻 |
現在確立しているクラスタ接続が成功した日時です。 |
| 接続試行回数 |
これまでに試行したクラスタコントローラへの接続試行回数が表示されます。 |
| 接続に成功した回数 |
これまでに接続試行した内、接続に成功した回数が表示されます。 |
| 接続に失敗した回数 |
これまでに接続試行した内、接続に失敗した回数が表示されます。 |

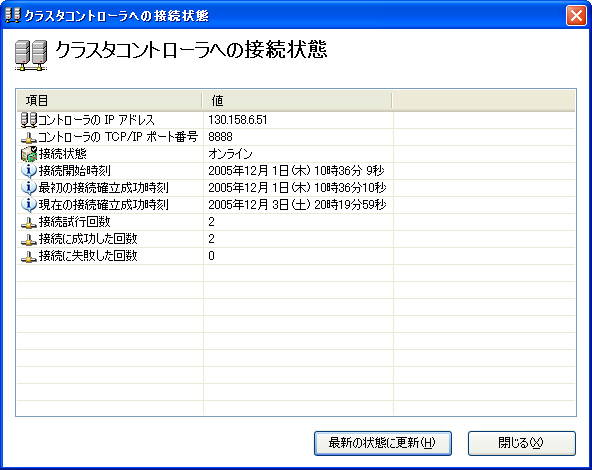

図3-9-3 クラスタコントローラへの接続状態表示画面 |
クラスタコントローラに接続している VPN Server 一覧の取得と詳細情報の表示
クラスタコントローラに VPN サーバー管理マネージャで接続して [クラスタリング状態]
をクリックすると、そのクラスタコントローラに接続されているすべてのクラスタコントローラおよびクラスタメンバサーバーの一覧が表示されます。vpncmd
では ClusterMemberList コマンドを使用することができます。

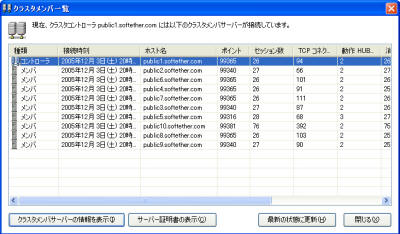

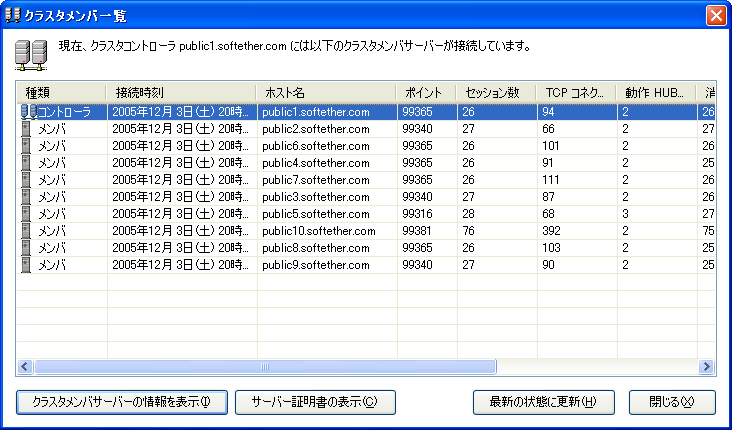

図3-9-4 クラスタ内の VPN Server 一覧の管理画面 |
ここで一覧表として表示されている項目には下記のようなものがあります。
| 項目名 |
説明 |
| 種類 |
[コントローラ] または [メンバ] のいずれかです。 |
| 接続時刻 |
そのメンバがクラスタコントローラに対してクラスタ接続し、クラスタの一員として動作を開始した日時です。 |
| ホスト名 |
クラスタコントローラまたはクラスタメンバサーバーのホスト名です。 |
| ポイント |
クラスタメンバサーバーの負荷状況を示す値です。この値が高いほど負荷が低く、新しい VPN
セッションが負荷分散される先のメンバとして指定される可能性が高くなります。 |
| セッション数 |
VPN Server が処理している VPN セッション数が表示されます。 |
| TCP コネクション数 |
VPN Server が処理している TCP/IP コネクション数が表示されます。 |
| 動作仮想 HUB 数 |
VPN Server 内で動作している仮想 HUB のインスタンス数が表示されます。 |
| 消費クライアント接続ライセンス |
VPN Server が消費しているクラスタ用のクライアント接続ライセンス数が表示されます。 |
| 消費ブリッジ接続ライセンス |
VPN Server が消費しているクラスタ用のブリッジ接続ライセンス数が表示されます。 |
なお、[クラスタメンバ一覧]
ダイアログの表に表示されるクラスタコントローラおよび各クラスタメンバの各種情報はクラスタコントローラによって数秒ごとに各メンバサーバーに問い合わせた結果を表示しているため、実際には最新の情報ではなく数秒前の情報である場合があります。
また、VPN サーバー管理マネージャで表示されるクラスタメンバを選択して [クラスタメンバサーバーの情報を表示]
をクリックすると、そのクラスタメンバサーバーの詳細情報を表示することができます。vpncmd では
ClusterMemberInfoGet コマンドを使用します。

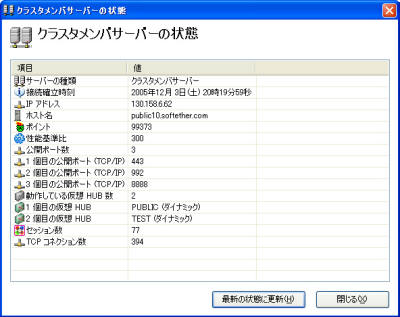

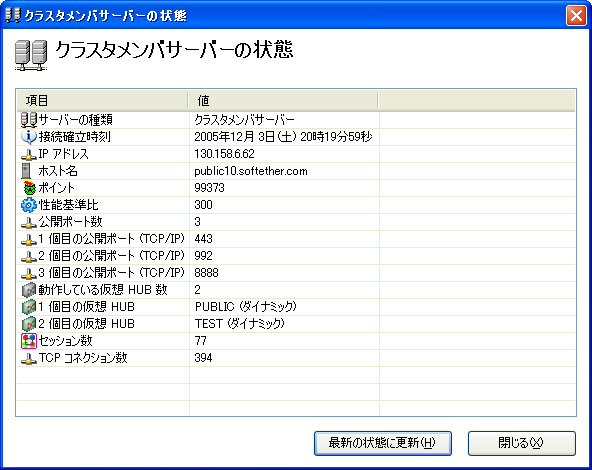

図3-9-5 クラスタ内のメンバサーバーの状態表示画面 |
| クラスタコントローラとクラスタメンバサーバーの間のクラスタ接続の通信は
TCP/IP をベースとしたプロトコルですが、PacketiX VPN
プロトコルとは異なるクラスタリング用の独自の同期および非同期 RPC (リモートプロシージャコール)
によって実装されています。システム管理者はこのプロトコルについて詳しく知る必要はありません。またプロトコルの内容は SSL
によって暗号化され、認証にはパスワードをハッシュ化したものが使用されます。ただし、PacketiX VPN
プロトコルのような高度なサーバー証明書認証などの機能は実装されていません。したがって、クラスタコントローラとクラスタメンバとの間のクラスタ接続は同一の
LAN
内などの物理的にセキュアな範囲で行うことが推奨されています。大抵の場合はクラスタに使用するすべてのコンピュータは同一の部屋などに設置されるため問題はありませんが、何らかの理由により地理的に分散する場合は注意が必要です。 |
3.9.4 ロードバランシング
VPN Client からの通常の VPN 接続や VPN Server / VPN Bridge 内からのカスケード接続などの VPN
接続をクラスタに対して行う場合は、クラスタコントローラの IP アドレス、ポート番号および接続先の仮想 HUB 名を指定します。
VPN 接続元からの接続を受けたクラスタコントローラである VPN Server は、その VPN
接続に対してユーザー認証を行ってから、実際にその VPN
セッションを割り振る先のクラスタメンバを選定します。この際、下記のアルゴリズムが使用されます。
VPN 接続先として指定された仮想 HUB が「スタティック仮想 HUB」の場合
クラスタコントローラは現在のすべての VPN Server のうち「ポイント」の値が最も高い VPN Server
に対して接続をリダイレクトします。
なお、スタティック仮想 HUB についての詳細は 「3.9.7 スタティック仮想 HUB」 を参照してください。
VPN 接続先として指定された仮想 HUB が「ダイナミック仮想 HUB」の場合
下記の手順によってリダイレクト先の VPN Server が選択されます。
- クラスタ内のいずれかの VPN Server にその仮想 HUB に対して接続されている VPN
セッションがまだ存在しない場合は、現在のすべての VPN Server のうち「ポイント」の値が最も高い VPN Server
に対して接続をリダイレクトします。
- クラスタ内のいずれかの VPN Server にその仮想 HUB に対して接続されている VPN
セッションがすでに存在する場合は、その VPN Server に対して接続をリダイレクトします。
なお、ダイナミック仮想 HUB についての詳細は 「3.9.8 ダイナミック仮想 HUB」 を参照してください。
3.9.5 性能基準比によるロードバランシングの調整
性能基準比による重み付け
前述のように、クラスタコントローラはクラスタ内の VPN Server の中から最も負荷の低いサーバーを 1 つ選択する場合、VPN
Server の「ポイント」の値が最も高いものが選択されます。
ここで、「ポイント」の値はおおよそ下記の数式により決定されています。
| ポイント = (4096 - VPN Server
が処理しているセッション数 × 100 / 重み) × 100000 ÷ 4096 |
上記の式で VPN Server ごとに「重み」というパラメータを設定することにより、各 VPN Server
の性能基準比を定義することができます。VPN Server の [クラスタリングの構成] における設定項目の 1 つである
[クラスタ内での性能基準比] の値を設定することにより、重みパラメータを自由に変更することができます。なお、初期状態では重みパラメータは 100
です。
[クラスタ内での性能基準比] の値は、通常の VPN Server の性能を 100 として、設定対象の VPN Server
の性能がどの程度であるかを設定します。たとえば、2 台のサーバーがありそれぞれ [クラスタ内での性能基準比] の値が 100 と 200
の場合は、後者の VPN サーバーは前者の VPN サーバーに比べて 2 倍の数の VPN
セッションを処理することができることを意味します。VPN クラスタコントローラはおおむねここで設定された値に基づいて全体の VPN Server
が処理するべき VPN 接続セッション数を決定し、それに基づいて負荷分散を行います。
クラスタコントローラ自身が VPN 通信を処理しないようにするための設定
クラスタコントローラは、VPN 接続元から接続された VPN 接続を処理する VPN Server
として自分自身を選定することもあります。クラスタコントローラは、新しい VPN セッションの割り当て先 VPN Server
を決定する際にクラスタ内の VPN Server の「ポイント」の値を基準に判断を行い、その判断アルゴリズムは 「3.9.4 ロードバランシング」 で解説したものであるため、クラスタコントローラもクラスタメンバも平等な基準によって選定されます。
しかしながら、クラスタ全体として非常に負荷が大きくなるような大量の VPN
接続数をクラスタで処理しなければならないような場合は、クラスタコントローラは各クラスタメンバへの VPN
接続のリダイレクション処理を行わせるだけの役割を担わせることによりって、クラスタコントローラ自身の負荷を下げることができるようになっています。この設定を行うためには、VPN
Server の [クラスタリングの構成] における設定項目のうち [コントローラ機能のみ (自身は VPN 通信を処理しない)]
チェックボックスを有効にしてください。これにより、クラスタコントローラ自身は新しい VPN セッションの割り当て先 VPN Server
を決定する際に自分自身を選定しないようになります。
3.9.6 フォールトトレランス
PacketiX VPN Server のクラスタシステムは、ロードバランシング (負荷分散)
を提供するだけではなくフォールトトレランスの実現も同時に行います。
クラスタ内で動作しているクラスタメンバサーバーがハードウェア故障やソフトウェア／デバイスドライバの不具合によって突然停止してしまった場合や
VPN Server ソフトウェアプログラムおよびオペレーティングシステムのアップデート処理によって VPN Server
プロセスを一時的に停止しなければならないような事態が発生した場合は、そのクラスタメンバサーバーがクラスタコントローラへの接続を失うことによって、クラスタコントローラは自動的にそのクラスタメンバサーバーがクラスタから離脱したと見なし、ロードバランシングの対象としないように処理します。
また、機能を停止したクラスタメンバサーバーにその瞬間まで接続していた VPN
セッションはすべて、自動的に別のクラスタメンバサーバーに引き継がれます。この処理は自動的に行われ、VPN 接続元の VPN
クライアントコンピュータ側では特別な操作は一切必要ありません。この仕組みによって、インターネットサービスプロバイダや大企業などで使用する複数台の
VPN Server
のコンピュータのうち一部が不具合によって停止したり、メンテナンスのためシャットダウンしなければならないような場合でも、クラスタに別のコンピュータが残っている限り、クラスタ全体は停止せずに継続して稼動します。

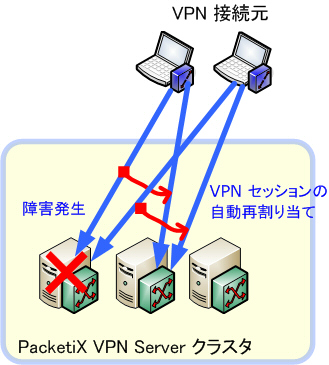

図3-9-6 PacketiX VPN クラスタによるフォールトトレランスの実現 |
3.9.7 スタティック仮想 HUB
クラスタリングを使用しない場合の仮想 HUB には特に種類はありませんが、クラスタ環境における仮想 HUB の種類には 2
種類があります。仮想 HUB は作成時に種類を指定しなければなりませんが、後から種類を変更することもできます。
まず、スタティック仮想 HUB について解説します。
スタティック仮想 HUB は、リモートアクセス VPN のための仮想 HUB を構築するために便利な種類の仮想 HUB
です。クラスタ内でスタティック仮想 HUB を作成すると、その仮想 HUB のインスタンス (実体) はクラスタ内のすべての VPN
Server に作成され、クラスタが動作している間はすべての VPN Server 上で動作をし続けます。
リモートアクセス接続をしたい接続元 VPN ソフトウェア (通常はエンドユーザーの VPN Client)
がクラスタコントローラに接続すると、クラスタコントローラはすべての VPN Server の中から前述のアルゴリズムによって 1
つを選択し、その VPN Server 内のスタティック仮想 HUB のインスタンスに対して接続をリダイレクトします。
クラスタ内の各 VPN Server に 1 つずつ作成するスタティック仮想 HUB のインスタンスに対して、各 VPN Server
コンピュータに接続されている物理的な LAN カードとの間でローカルブリッジ接続を構成しておき、またローカルブリッジ接続の先の物理的な LAN
すべてをリモートアクセスさせたい先の社内 LAN に接続しておくことにより (直接レイヤ 2 で接続しても、ルータや NAT を用いてレイヤ 3
で接続しても構いません)、VPN Client ユーザーはどの VPN Server に対して接続が振り分けられても社内 LAN
にリモートアクセスすることができます。
この仕組みによって、大量の同時接続数を処理することが必要なリモートアクセス VPN
サービスを構築することができます。具体的な構成例については、「10.8 大規模なリモートアクセス VPN サービスの構築」 をお読みください。
3.9.8 ダイナミック仮想 HUB
ダイナミック仮想 HUB は、クラスタ内に大量の仮想 HUB を作成し、同一の仮想 HUB
に接続したユーザー同士が自由に通信することができるような VPN サーバーサービスを提供する場合に便利な種類の仮想 HUB
です。たとえば、大企業のシステム部門が各部署ごとに仮想 HUB を作成したり、インターネットサービスプロバイダが顧客へのサービスとして仮想
HUB を作成したりして、部署のユーザーや顧客などがその仮想 HUB に対する管理権限を持ち仮想 HUB
を自由に運用するといった使用方法に適しています。このような使用方法を行う場合は、VPN Server 全体の管理者は VPN
クラスタが正しく動作しているかどうかのみに注意する必要があり、各仮想 HUB の設定や運営などの役割はすべて仮想 HUB
の管理者に委譲することができます。
クラスタ内でダイナミック仮想 HUB を作成すると、その仮想 HUB に誰も接続していない状態では仮想 HUB のインスタンス (実体)
はクラスタ内のどの VPN Server にも存在していません。クラスタコントローラは、その仮想 HUB を指定して VPN 接続してきた 1
つ目のセッションを処理する段階になってはじめて、その仮想 HUB のインスタンスを動作させるべき VPN Server を 1 台選定し、その
VPN Server に対して仮想 HUB のインスタンスを作成し、VPN セッションをその VPN Server
に対してリダイレクトします。その仮想 HUB に対する 2 つ目以降のセッションは、自動的にその仮想 HUB のインスタンスが動作している
VPN Server に対してリダイレクトされるため、クラスタ内に VPN Server が何台あっても、同一の仮想 HUB に接続している
VPN セッション同士は必ず同じ VPN Server に接続することになります。また、ダイナミック仮想 HUB
に誰も接続していない状態になると、そのダイナミック仮想 HUB のインスタンスは自動的に動作を停止して、専有していた CPU
およびメモリリソースを解放します。
この仕組みによって、大量の仮想 HUB をホスティングすることができる大規模な仮想 HUB
ホスティングサービスを構築することができます。具体的な構成例については、「10.9 大規模な仮想 HUB ホスティングサービスの構築」 をお読みください。
3.9.9 スタティック仮想 HUB における任意のサーバーへの接続
前述のように、スタティックモード仮想 HUB に対する VPN 接続は自動的に負荷分散されるため、スタティックモード仮想 HUB
に接続する際には接続してみるまでどの VPN Server に対して接続されるのかを知ることはできません。
しかし、仮想 HUB の管理者は管理上の目的のためにクラスタ内の任意の VPN Server のスタティック仮想 HUB
のインスタンスに接続する必要があるような場合があります。このような場合は、VPN Client などで接続設定を作成する際に、接続先の VPN
Server としてクラスタコントローラを指定するのではなく、直接接続したい VPN Server のアドレスと仮想 HUB
名を指定してください。また、その際に Administrator ユーザーとして接続するためのパスワードも指定してください (詳しくは
「3.4.14 Administrator ユーザーによる接続」 をお読みください)。この場合、例外としてクラスタコントローラを経由せずに直接希望する VPN Server のスタティック仮想
HUB に対して VPN 接続を行うことが可能です。
3.9.10 クラスタ全体の一括管理
クラスタ全体の一括管理について
一度クラスタを構築してしまった後は、VPN Server の管理者や各仮想 HUB
の管理者はクラスタコントローラにのみ管理接続を行うだけで、すべてのクラスタ上で動作している仮想 HUB の状態管理や VPN
セッションの管理などを一括管理することができます。VPN Server や仮想 HUB の管理には、クラスタリング機能を使用しない場合と同様に
VPN サーバー管理マネージャまたは vpncmd を使用します。
クラスタコントローラに対して接続するだけで、VPN Server の管理者はクラスタ内のすべての仮想 HUB
の管理を行うことができます。各仮想 HUB の管理者は自分が管理権限を持っている仮想 HUB に関する管理を行うことができます。
VPN Server
の管理者がクラスタコントローラ以外のクラスタメンバサーバーに対して直接管理接続する必要があるのは、次のような場合のみです。
- クラスタメンバサーバーをクラスタから離脱させ、動作モードを「スタンドアロンサーバー」に戻したい場合。
- クラスタメンバサーバーのライセンスを追加または削除したい場合。
- クラスタメンバサーバー内で実際にどの仮想 HUB のインスタンス (実体) が動作しているかを確認したい場合。
- クラスタメンバサーバーの [暗号化と通信の設定]
項目を編集したり、コンフィグレーションファイルの内容を取得したり、サーバー状態などを取得したい場合。
なお、仮想 HUB
の管理者はクラスタコントローラに対してのみ管理接続を行うことができ、各クラスタメンバサーバーに対して管理接続を行うことはできません。
ローカルブリッジおよび仮想レイヤ 3 スイッチの設定について
ローカルブリッジおよび仮想レイヤ 3 スイッチの設定は、各 VPN Server に対して行います。なお、これらの設定には VPN
Server 全体の管理者権限が必要です。また、「3.9.12 クラスタリングと同時に使用できない機能」 も参照してください。
3.9.11 クラスタ構成時のライセンスについて
クラスタリング機能を使用する場合の製品ライセンスについて
クラスタリング機能を使用する場合は、クラスタコントローラまたはクラスタメンバとして動作させたい PacketiX VPN Server
コンピュータ 1 台につき、「VPN Server 2.0 Enterprise Edition License」または「VPN Server
2.0 Free Edition
License」のいずれかの製品ライセンスが必要です。これらの製品ライセンスがなければ、クラスタリング機能を有効化することはできません。
なお、同一のライセンスキーを複数のクラスタコントローラおよびクラスタメンバに入力した場合は、クラスタリングの使用時にライセンスエラーが発生しますので、同一のライセンスキーを複数のクラスタコントローラおよびクラスタメンバに誤って入力しないようにご注意ください。
クラスタリング機能使用時の接続ライセンス数の管理について
クラスタリング機能を使用する場合は、クラスタコントローラに対してのみ接続ライセンスを登録する必要があります。各クラスタメンバサーバーに対して接続ライセンスを登録する必要はありません
(もし各クラスタメンバサーバーに接続ライセンスを登録しても無意味です)。
したがって、「VPN Server 2.0 Enterprise Edition
License」を購入する場合でクラスタリング機能を使用する予定の場合は、「VPN Server 2.0 Enterprise Edition
License」を複数購入することになりますが、このうちの 1 つの「サーバー ID」を指定してそのサーバー ID
について必要な数のクライアント接続ライセンスおよびブリッジ接続ライセンスを購入することになります。そして、そのサーバー ID
の製品ライセンスキーおよび接続ライセンスキーをクラスタコントローラとなる VPN Server に登録することになります。
必要なクライアント接続ライセンスの数は、クラスタ全体に同時に接続する可能性のあるクライアント接続セッションの合計数です。同様に、必要なブリッジ接続ライセンスの数は、クラスタ全体に同時に接続する可能性のあるブリッジ接続セッションの合計数です。
| PacketiX VPN Server 2.0 内部の「SecureNAT
セッション」、「ローカルブリッジセッション」、「カスケード接続セッション」、「PacketiX VPN Server
2.0を管理するために VPN サーバー管理ツールや vpncmd
から接続された管理セッション」はクライアント接続数またはブリッジ接続数としてカウントの対象にならず、接続ライセンスを消費しません。 |
3.9.12 クラスタリングと同時に使用できない機能
クラスタリング機能を有効にした場合に同時に使用できなくなる機能については、下記のようなものがあります。
- カスケード接続機能
(別のコンピュータからのカスケード接続を受け付けることは可能です)
- SecureNAT 機能
ローカルブリッジ機能、仮想レイヤ 3 スイッチ機能については正常に使用することができます。ただし、ローカルブリッジ定義または仮想レイヤ 3
スイッチの仮想インターフェイス定義として指定されている仮想 HUB のインスタンス (実体) が実際にその VPN Server
に存在する間のみ、当該ローカルブリッジおよび仮想レイヤ 3 スイッチが動作します。スタティックモード仮想 HUB
の場合、定義されているスタティック仮想 HUB のインスタンスは原則として常にすべての VPN Server に存在しますが、ダイナミック仮想
HUB の場合はすべての VPN Server のうちインスタンスが存在する VPN Server は 1 つだけなので、通常ダイナミック仮想
HUB に対してローカルブリッジまたは仮想レイヤ 3 スイッチ機能は使用できません。
|
